● Purpose    : to cooldown the seven HTS Quadrupole Magnets

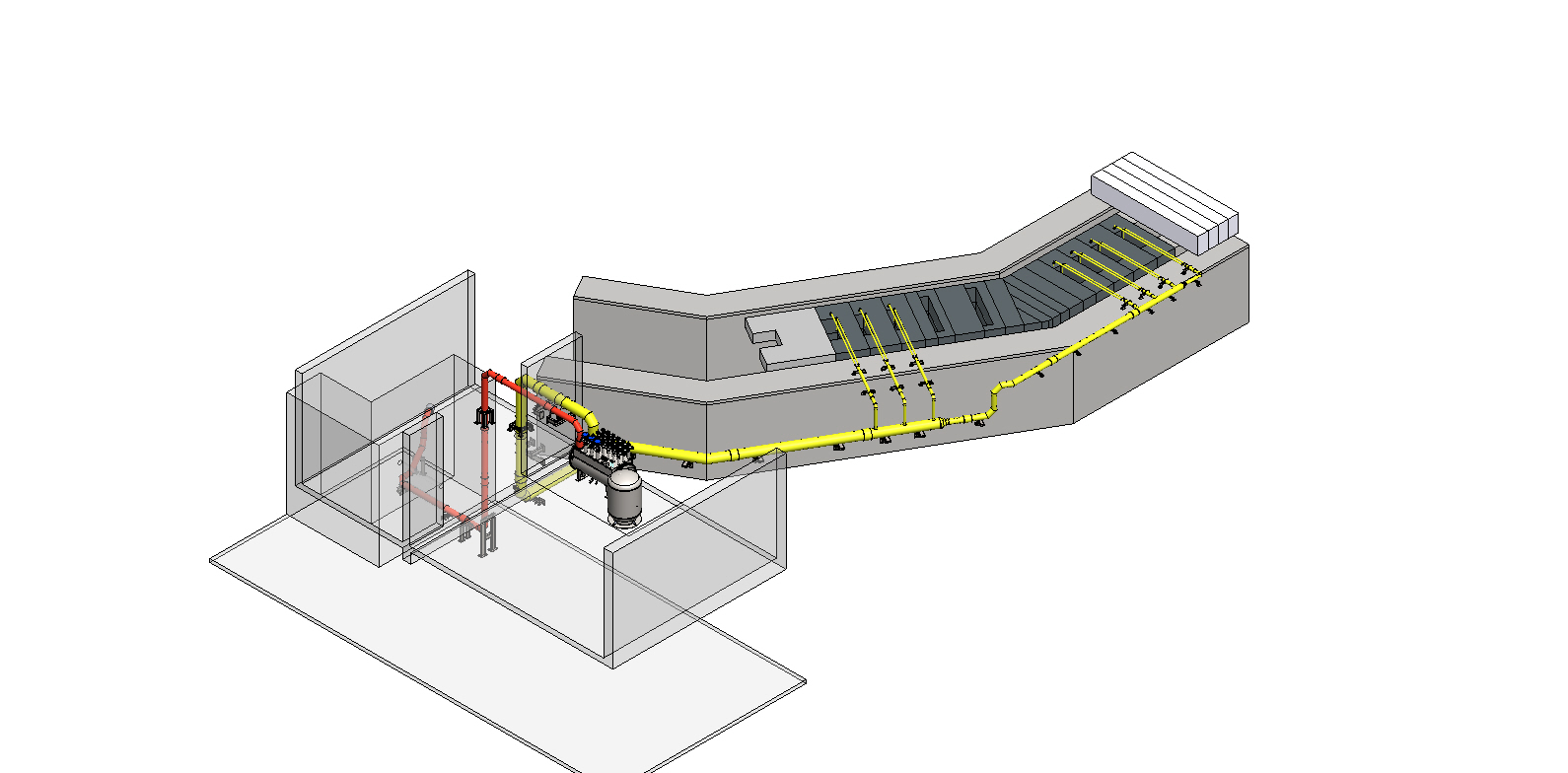

● Technical Features : consist of Distribution Box,
                Helium Reservoir and Multi Transfer Line

   – Design Pressure             :  12 kgf/cm2

   – Operation Temperature   :  ~ 35 K

   – Cooling Capacity              :  2000 W @ 35 K

   – Cold Helium Circulation  : ~ 70 g/s

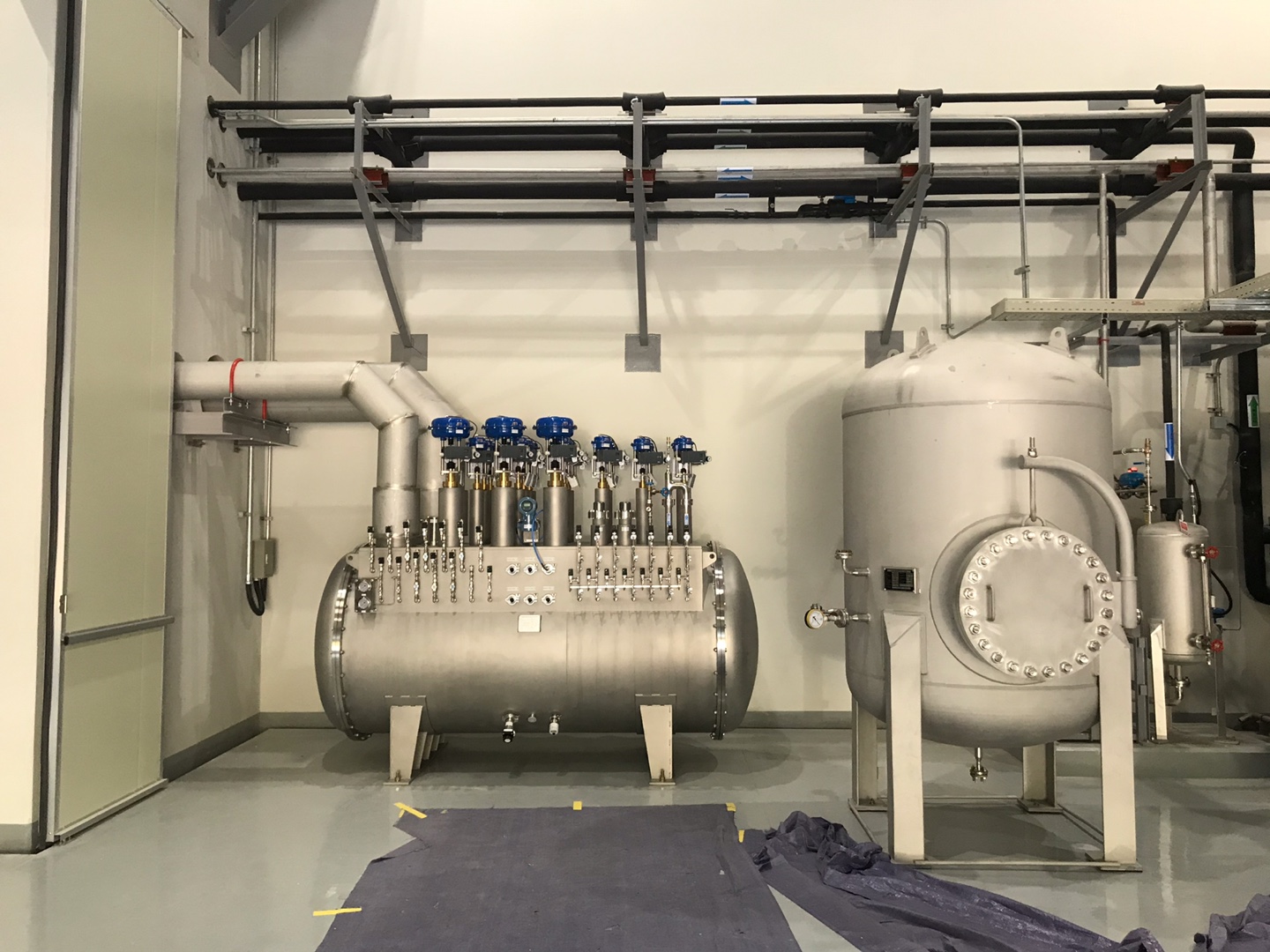

  ▲ Distribution Box

   – Diameter             : 1300 mm

   – Length                 : 3122 mm

   – Height                  : 2365 mm

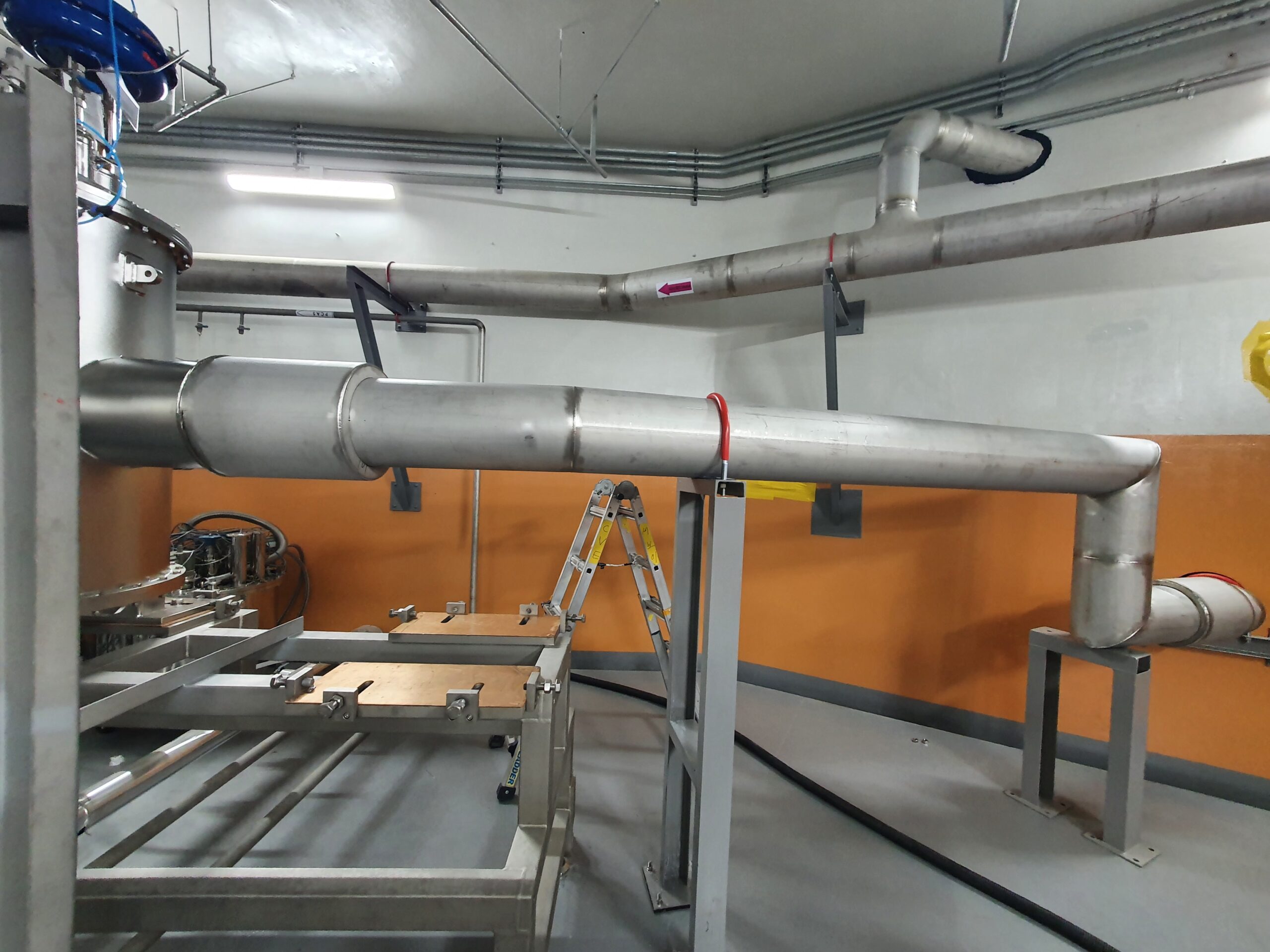

 ▲ Transfer Line

   – 14 process lines in one vacuum jacket

   – Length             : 60 m
